CGET এক্সপ্লোরেশন ড্রিলিং CGET CS14/CS14C কোর ড্রিল
CS14/CS14C পারফরমেন্স স্পেসিফিকেশন
গভীরতা ক্ষমতা কোরিং (ওয়্যারলাইন বা প্রচলিত)
Bতারের লাইন1540 m(৫০৫২ ফুট)
Nতারের লাইন1200 m(4042 ফুট)
H তারের লাইন800 m(2695 ফুট)
Pতারের লাইন475 m(1558 ফুট)
* গভীরতা উল্লম্ব গর্ত উপর ভিত্তি করে *
প্রধান উত্তোলন
একক লাইন ক্ষমতা: বেয়ার ড্রাম 80 kN (18 000 পাউন্ড)
লাইনের গতি: বেয়ার ড্রাম 44 মি/মিনিট (148 ফুট/মিনিট)
তারের আকার: 35 মি (118 ফুট) x 16 মিমি (10/16 ইঞ্চি)
ওয়্যারলাইন
ধারণক্ষমতা: 1830 মি (6000 ফুট) এর 4,76 মিমি (3/16 ইঞ্চি) 975 মি (3200 ফুট) এর 6,35 মিমি (1/4 ইঞ্চি)
লাইন টান: বেয়ার ড্রাম: 11,9 kN (2665 lb) ফুল ড্রাম: 3, 0 kN (668 lb)
লাইনের গতি: বেয়ার ড্রাম 114 মি/মিনিট (374 ফুট/মিনিট) ফুল ড্রাম 453 মি/মিনিট (1486 ফুট/মিনিট)
মাস্ট এবং ফিড সিস্টেম
ফিড ভ্রমণ: 3,5 মিটার (11,5 ফুট)
ফিডের গতি: পরিবর্তনশীল নিয়ন্ত্রণ সহ দ্রুত এবং ধীর
থ্রাস্ট: 59,6 kN (13 390 পাউন্ড)
টান: 138 kN (31 020 পাউন্ড)
তুরপুন কোণ: 45 থেকে 90 ডিগ্রী
রড টানার দৈর্ঘ্য: 6,09 মিটার (20 ফুট)
পাওয়ার ইউনিট
উত্পাদন: কামিন্স
মডেল: QSB6,7 স্তর III
আয়তন: 6,7 লিটার 6 সাইল।
শক্তি: 153 kW (208 hp)
RPM: 1800
ইঞ্জিনের ধরন: ডিজেল টার্বোচার্জড/ঠান্ডা করার পর
কুলিং: জল
বৈদ্যুতিক সিস্টেম: 24 V (অল্টারনেটর 24 V, 95Amp)
হাইড্রোলিক সিস্টেম
প্রাথমিক পাম্প: 28 MPa – 242 l/min (4061 psi – 63,9 gal/min)
সেকেন্ডারি পাম্প: 20 MPa - 122 l/min (2901 psi - 32,2 gal/min)
সহায়ক পাম্প: 21,5 MPa - 47 l/min (3118 psi - 12,4 gal/min)
জলবাহী তেল শীতল: বায়ু
ড্রিলহেড এবং টাকু গতি
শক্তি: হাইড্রোলিক মোটর - পরিবর্তনশীল গতি / বিপরীতমুখী
চূড়ান্ত ড্রাইভ: তেল স্নানে 4 চেইন চালিত - 2:5 অনুপাত
স্পিন্ডেল (অভ্যন্তরীণ ব্যাস): 117 মিমি (4 5/8 ইঞ্চি)
স্পিন্ডেলের গতি: 117-1300 আরপিএম
টর্ক: সর্বোচ্চ 5113 Nm (3771 ftlb)
কব্জাযুক্ত মাথা: দূরে দোলা
ক্রলার বিকল্প
রেডিও রিমোট কন্ট্রোলড, সর্বোচ্চ গতি ৩ কিমি/ঘন্টা
হেভি ডিউটি ক্রলার ব্যান্ড, 300 মিমি চওড়া 6991 1389 01 (v4.1)
চক সমাবেশ
প্রকার: হাইড্রোলিক খোলা, বসন্ত বন্ধ
সর্বাধিক ভিতরের ব্যাস: 117 মিমি (4 5/8 ইঞ্চি)
ধারণ ক্ষমতা: 1 8143 কেজি (40 000 পাউন্ড)
রড হোল্ডার
প্রকার: হাইড্রোলিক খোলা, গ্যাস বসন্ত বন্ধ
সর্বাধিক ভিতরের ব্যাস: 210 মিমি (8,3 ইঞ্চি)
ধারণ ক্ষমতা: 13 000 কেজি (28 660 পাউন্ড)
ড্রিল বেস সমর্থন করে

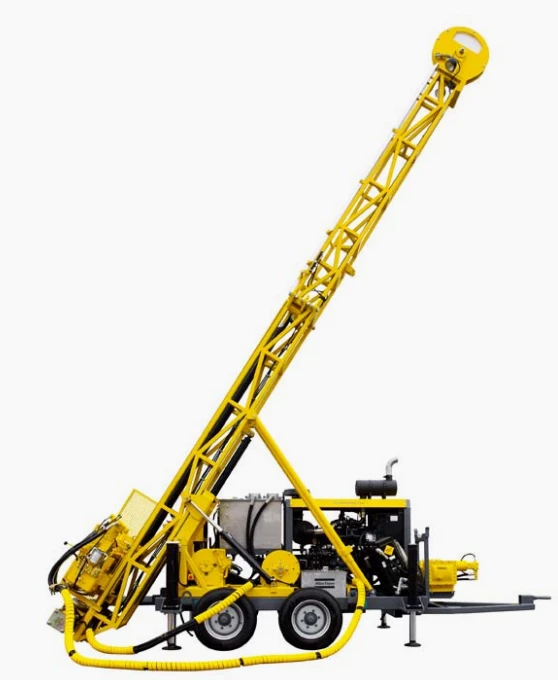

ট্রেলার মাউন্ট করা রিগ, চারটি 770 মিমি (30,3 ইঞ্চি) চাকা
সমর্থন: 4 জলবাহী জ্যাক
প্যাড ব্যাস: 200 / 230 মিমি (7,87 / 9 ইঞ্চি)
ভ্রমণের দৈর্ঘ্য: 550 মিমি (21,6 ইঞ্চি)
ওজন
- CS14 সহ। Trido140 এবং রড হোল্ডার: 7000 kg (15 430 lb)

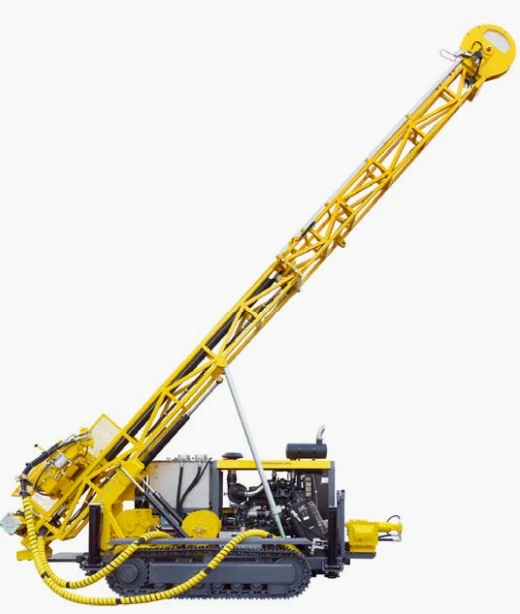

- CS14C (ক্রলার মাউন্ট করা): 9000 kg (19 800 lb)
মাত্রা (L – W – H)
পরিবহন অবস্থানে (শীর্ষ মাস্তুল সরানো):
6370 মিমি (21,45 ফুট) 2200 মিমি (7,22 ফুট) 2340 মিমি (7,88 ফুট)
ড্রিল সাইটে পরিবহন (শীর্ষ মাস্তুল ভাঁজ):
6370 মিমি (21,45 ফুট) 2550 মিমি (8,59 ফুট) 2340 মিমি (7,88 ফুট)
স্ট্যান্ডার্ড সরঞ্জাম
-হাইড্রোলিক মাস্ট ডাম্প
-হাইড্রোলিক P- আকারের রড ধারক
-দুটি বিভাগে মাস্ট
-4 হাইড্রোলিক লেভেলিং জ্যাক
- বড় মুকুট শেভ চাকা
- টোয়িং প্যাকেজ
-নিম্ন মাস্তুল উপর লাইন পরেন
-ফুয়েল ট্যাঙ্ক 200 লি (53 গ্যাল)
-সেফটি গার্ড
- জ্বালানী ফিল্টার এবং জল বিভাজক
-হাইড্রোলিক তেল জলাধার ভর্তি পাম্প
-হাইড্রোলিক মাস্ট বাড়ান
অপশন
-ক্রলার মাউন্ট করা রিগ - CS14C
- হাইড্রোলিক কাদা মিক্সার
-RPM মিটার
-জল প্রবাহ মিটার (সর্বোচ্চ 6,4 MPa)
-হাইড্রোলিক কাদা পাম্প, Trido 140:
সর্বাধিক প্রবাহ / চাপ: 140 লি/মিনিট (37 গ্যাল/মিনিট) / 7 MPa (1015 psi)
সমস্ত ওজন এবং মাত্রা আনুমানিক এবং CGET দ্বারা পরিবর্তন সাপেক্ষে
