সারফেস ডায়মন্ড কোর ড্রিল SX6DH NQ 1600m

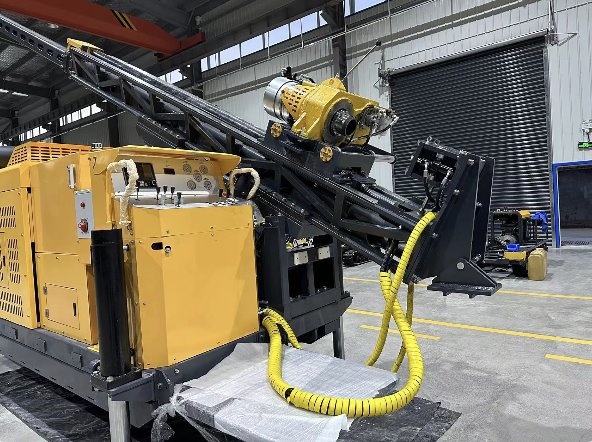

SX16DH সারফেস ডায়মন্ড কোর ড্রিলিং রিগ

SX16DH সারফেস কোর-ড্রিলিং রিগ একটি দীর্ঘ-স্টোক ডাইরেক্ট ফিড সিস্টেম, একটি কম-নিঃসরণ T3 ইঞ্জিন এবং একটি শক্তিশালী প্রধান উইঞ্চ সমন্বিত বিভিন্ন ড্রিলিং অপারেশনের জন্য ডিজাইন করা হয়েছে। এটিকে তার ক্লাসের সবচেয়ে বেশি উৎপাদনশীল গভীর গর্ত ড্রিলগুলির মধ্যে একটি হিসাবে বিবেচনা করা হয় যা উচ্চ-মান নির্ভরযোগ্যতা এবং উত্পাদনশীলতা প্রদান করে।

প্রমাণিত ক্ষমতা আপগ্রেড করা পাওয়ার প্যাক এবং হাইড্রোলিক সিস্টেম, সেইসাথে উত্তোলন ডিভাইস এবং যান্ত্রিক কাঠামো থেকে আসে।

ডাম্প অবশ্যই, হাইড্রোলিক লেভেলিং জ্যাক এবং ফোল্ডেবল মাস্ট SX16DH কে দ্রুত সেট আপ করতে হবে। ঐচ্ছিক রেডিও কন্ট্রোল ক্রলার ট্র্যাক ড্রিলটিকে সাইটে সহজেই কৌশল করতে সক্ষম করে এবং অপারেটরকে একটি নিরাপত্তা দূরত্বে রাখে। স্ট্যান্ডার্ড সেফটি গার্ড এবং ই-স্টপ বোতামগুলি রিগ ব্যবহারকারীকে-বন্ধুত্বপূর্ণ এবং পরিচালনার জন্য নিরাপদ করে তোলে।

বৈশিষ্ট্য

· ডাম্প মাস্ট -- একটি স্থিতিশীল কাজের প্ল্যাটফর্ম তৈরি করে এবং কাজের উচ্চতা নাটকীয়ভাবে কমিয়ে দেয়।

· নতুন টেলিস্কোপ মাস্ট -- সহজ সেটআপ এবং পরিবহনের জন্য কমপ্যাক্ট আকারে 6 মি রড টানতে সক্ষম।

· হাইড্রোলিক লেভেলিং জ্যাক এবং মাস্তুল উত্থাপন সিলিন্ডার -- রিগ সেট আপ করা সহজ করে তোলে।

ক্রিস্টেনসেন চক এবং ঘূর্ণন ইউনিট -- কর্মক্ষমতা এবং নির্ভরযোগ্যতার জন্য উচ্চ প্রত্যাশা প্রদান করে।

· হাইড্রোলিক রড হোল্ডার - LF90D উন্নত নির্ভরযোগ্যতা এবং হ্রাস পরিষেবার প্রয়োজন থেকে ভাল বৈশিষ্ট্য ডিজাইনের মিলিত রড ক্ল্যাম্পিংয়ের দ্রুত ক্রিয়া সরবরাহ করে।

· রেডিও নিয়ন্ত্রণ ক্রলার ট্র্যাক – উন্নত গতিশীলতা এবং নিরাপত্তা।

তুরপুন ক্ষমতা

Bওয়্যারলাইন 2000 মি

Nওয়্যারলাইন 1600 মি

Hওয়্যারলাইন 1050 মি

Pওয়্যারলাইন 700 মি

* গভীরতা উল্লম্ব গর্ত এবং স্বাভাবিক প্রয়োগের উপর ভিত্তি করে *

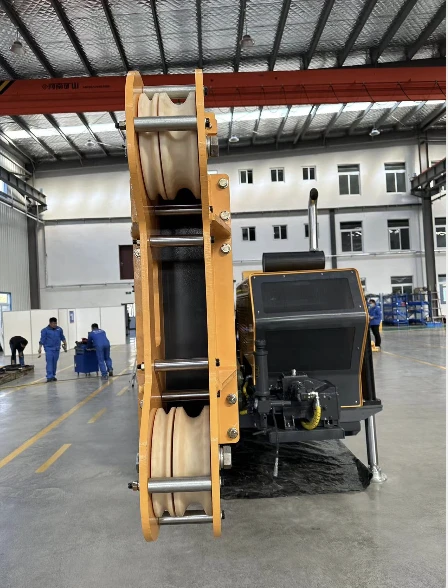

প্রধান উত্তোলন

একক লাইন ক্ষমতা: বেয়ার ড্রাম 120 kN

লাইন গতি: বেয়ার ড্রাম 40 মি/মিনিট

তারের আকার: 35 mx 16 মিমি

ওয়্যারলাইন

ধারণক্ষমতা: 2000 মি এর 6 মিমি ; WL1500 মি এর 7 মিমি WL

লাইন টান: বেয়ার ড্রাম: 11,9 kN

সম্পূর্ণ ড্রাম: 3.0 kN

লাইনের গতি: বেয়ার ড্রাম 114 মি/মিনিট

সম্পূর্ণ ড্রাম 453 মি/মিনিট

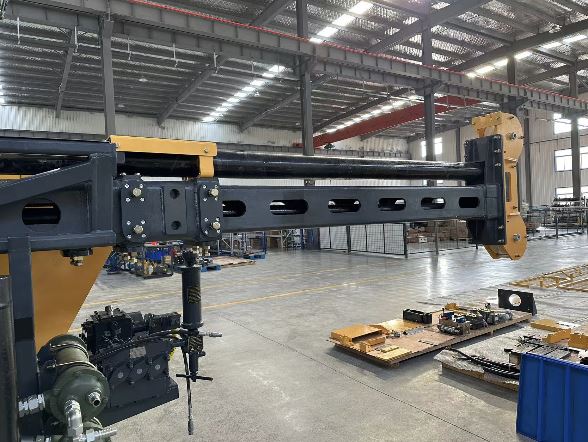

মাস্ট এবং ফিড সিস্টেম

ফিড ভ্রমণ: 3,5 মি

ফিড গতি: দ্রুত এবং ধীর, পরিবর্তনশীল নিয়ন্ত্রণ

থ্রাস্ট: 59.6 kN

টান: 138 kN

ড্রিলিং কোণ: 45 থেকে 90 ডিগ্রী
রড টান দৈর্ঘ্য: 6.09 মি

পাওয়ার ইউনিট

উত্পাদন: কামিন্স

মডেল: QSB8.3 স্তর III

আয়তন: 6.7 লিটার 6 সাইল।

শক্তি: 180 kW (241 hp)

RPM: 2200

ইঞ্জিনের ধরন: ডিজেল টার্বোচার্জড, ওয়াটার কুলিং

বৈদ্যুতিক সিস্টেম: 24 V (অল্টারনেটর 24 V, 95Amp)

হাইড্রোলিক সিস্টেম:

প্রাথমিক পাম্প: 28 MPa – 280 l/min

সেকেন্ডারি পাম্প: 20 MPa - 170 l/min

সহায়ক পাম্প: 21,5 MPa – 55 লি/মিনিট

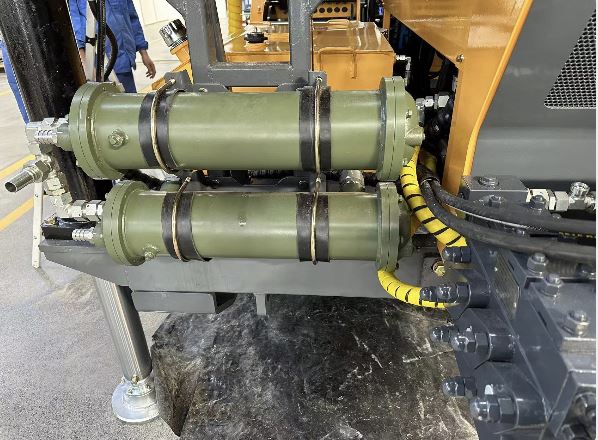

হাইড্রোলিক তেল কুলিং: বায়ু (অতিরিক্ত হিসাবে জল শীতল)

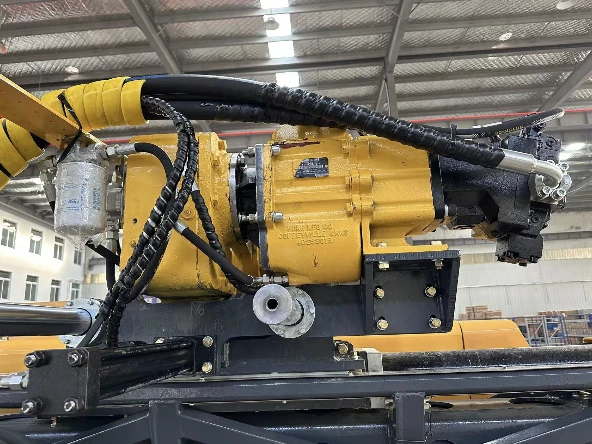

ড্রিলহেড এবং স্পিন্ডেল গতি

শক্তি: জলবাহী মোটর, পরিবর্তনশীল

গতি/বিপরীত 4

চূড়ান্ত ড্রাইভ: সাইলেন্ট চেইন চালিত, 2:5 অনুপাত

স্পিন্ডেল 117 মিমি (আইডি)

স্পিন্ডেল গতি: 117-1300 আরপিএম

টর্ক: সর্বোচ্চ 5113 Nm

মাথা: দূরে দুলানো (পাশে স্থানান্তরের জন্য ঐচ্ছিক)

ক্রলার বিকল্প

নিয়ন্ত্রণ পদ্ধতি রেডিও রিমোট কন্ট্রোল

গতি সর্বোচ্চ গতি 3 কিমি/ঘন্টা

ট্র্যাক টাইপ হেভি ডিউটি, 300 মিমি ট্র্যাক জুতা

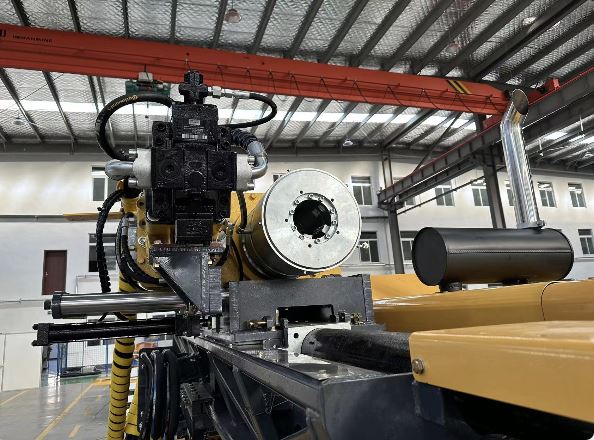

চক সমাবেশ

প্রকার: হাইড্রোলিক খোলা, বসন্ত বন্ধ

সর্বোচ্চ ভিতরের ব্যাস: 117 মিমি

ধারণ ক্ষমতা: 18 143 কেজি

রড হোল্ডার

প্রকার: হাইড্রোলিক খোলা, গ্যাস বসন্ত বন্ধ

সর্বোচ্চ ভিতরের ব্যাস: 210 মিমি

ধারণ ক্ষমতা: 15 000 কেজি

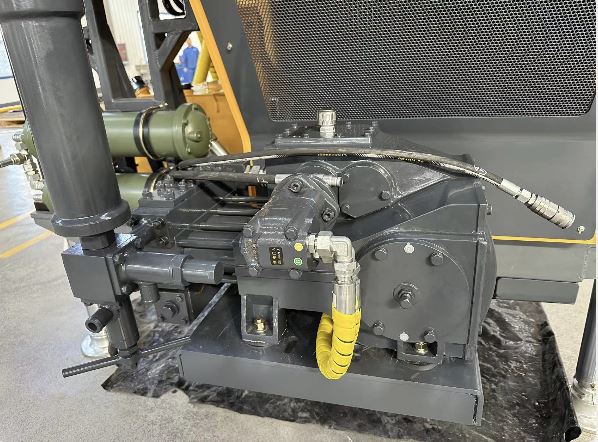

কাদা পাম্প:

অনুরূপ FMC 1122 BCD

180L/m

ড্রিল বেস সমর্থন করে

ট্রেলার মাউন্ট করা রিগ 4 x 770 মিমি চাকার

সমর্থন: 4 জলবাহী জ্যাক

প্যাড ব্যাস: 200 / 230 মিমি

ভ্রমণের দৈর্ঘ্য: 550 মিমি

ওজন

চাকার ধরন: 7000 কেজি (DH এর জন্য উপলব্ধ নয়)

ক্রলার মাউন্ট করা হয়েছে 9500 কেজি

মাত্রা ( পরিবহন / কাজের সাইট)

উ: 5150 মিমি

বি: 2700 মিমি

গ: 2340 মিমি

ডি: 9650 মিমি

আরও খবর পেতে আমাদের বিক্রয় প্রকৌশলীর সাথে যোগাযোগ করুন
